Затворы поворотные дисковые запорно-регулирующие ВА 99001, ВА 99004

Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Корпуса затворов ВА 99001 DN 40–80 выпускаются в исполнении без проушин, DN 100–300 с двумя монтажными проушинами, DN 350–600 с четырьмя монтажными проушинами, DN 800–1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса. Затворы ВА 99004 DN 40–600 имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800–1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.

Затворы поворотные дисковые запорно-регулирующие для применения на АЭС

Затвор дисковый запорно0регулирующий ВА 99001, DN 100, PN 16, в неразъемном корпусе из углеродистой стали, с монолитным седлом из ЭПДМ, диском из нержавеющей стали, с ручным приводом.
Затворы поворотные серии ВА 99007, ВА 99008 могут применяться во вспомогательных системах атомных электростанций.

Затворы соответствуют требованиям: ГОСТ 12.2.063, ГОСТ 12521, ГОСТ 13547, ГОСТ 25923, ГОСТ 9544-2005
Специальные требования согласно:
ОПБ-88/97 НП-001-97 (ПНАЭ Г-01-011-97), ПНАЭ Г-5-006-87, СТ ЦКБА 022-2005, СТ ЦКБА 021-2004, НП-044-03, НП-045-03, НП-046-03

Затворы поворотные дисковые запорно-регулирующие футерованные ВА 99005Ф

Затвор дисковый с футерованным корпусом и диском представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых. Покрытие корпуса и диска полностью исключает возможность любого контакта среды с основными материалом этих деталей. Затвор подходит для использования в качестве как запорной, так и регулирующей арматуры и может комплектоваться приводными устройствами в соответствии со специфическими условиями применения.

Затворы поворотные дисковые запорно-регулирующие и регулирующие ВА 99012, ВА 99013, ВА 99014

Затворы поворотные дисковые регулирующие модернизированные ВА 99015М

дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением. Проведенная модернизация коснулась доработки запорного узла и сальниковых уплотнений. В результате этих работ затвор ВА99015М приобрел более высокие эксплуатационные качества –высокую степень герметичности диска, отсутствие протечек через сальниковые уплотнения в течение длительного времени эксплуатации. Затвор серии ВА99015М является оптимальным решением проблемы регулирования газопотоков и применим во многих отраслях промышелнности.

Затворы поворотные дисковые запорно-регулирующие двухэксцентриковые с эластомерным уплотнением ВА 99016

Затворы предназначены для установки на технологических трубопроводах в металлургической, газовой, газоперерабатывающей, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, предприятий строительного комплекса и коммунального хозяйства, трубопроводах пара и воды.

Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств и служат для перекрытия потока рабочей среды, а также для регулирования параметров рабочей среды посредством изменения ее расхода в соответствии с полученной командной информацией.

Затворы поворотные дисковые запорно-регулирующие трехэксцентриковые ВА99017

Затворы предназначены для установки на технологических трубопроводах в металлургической, газовой, газоперерабатывающей, нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности, на предприятиях строительного комплекса и коммунального хозяйства, трубопроводах пара и воды. Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств и служат для перекрытия потока рабочей среды, а также для регулирования параметров рабочей среды посредством изменения ее расхода в соответствии с полученной командной информацией.

Затворы дисковые поворотные – надежность на долгие годы

Достоинства, которыми наделены затворы дисковые поворотные, неоспоримы. Именно благодаря своим преимуществам эти изделия сегодня стали серьезной альтернативой задвижкам, вентилям и кранам. У нас на сайте вы можете познакомиться с широким ассортиментом продукции, проконсультироваться, заказать и купить высококачественный регулятор любой необходимой конструкции (например, затвор межфланцевый).

Сферы применения

В зависимости от характеристик и конструктивных особенностей эти изделия успешно используются:

На нашем сайте также можно купить затвор поворотный для АЭС.

Затвор дисковый: купить достоинства

Если вы решили приобрести затвор поворотный дисковый, цена (как вы сможете скоро убедиться!) – далеко не единственный плюс, отличающий данное изделие. Кроме невысокой стоимости такое регулирующее устройство (например, затвор фланцевый):

К тому же оно обеспечивает незначительное гидравлическое сопротивление, в нем не скапливается грязь, а замена элементов уплотнения не занимает много времени. Ремонтировать, устанавливать и эксплуатировать такой затвор (цена у производителя всегда ниже, а качество гарантируется!) очень легко.

Хотите купить затвор в Москве – обратитесь к нам

Необходимо, чтобы изделие демонстрировало максимальную износостойкость и как можно дольше противостояло коррозии. У нас вы можете заказать затвор самого высшего качества!

Продукция нашей компании сертифицирована, изготовлена на уровне лучших мировых стандартов и полностью соответствует ГОСТу. Наши фланцевые и межфланцевые затворы прекрасно себя зарекомендовали не только в столице, но и во всех регионах РФ. Клиенты нашей компании высоко оценивают их технические характеристики, в том числе и невосприимчивость к химическим воздействиям.

За свою многолетнюю историю наша компания сумела создать себе прекрасную репутацию. Наши заказчики точно знают, где можно затвор дисковый поворотный купить в России от производителя по самой приемлемой цене! С нашей регулирующей арматурой гарантируются и надежность, и долговечность в эксплуатации водоснабжения и других систем!

Источник

Затворы поворотные

Поворотный затвор

Поворотные затворы относятся к устройствам, которые предназначены для дросселирования и регулирования потоков жидкости. Широко применяются во всех областях, в том числе и в котельном оборудовании – по пути технического развития они прошли большой путь от чугунных корпусов и дисков до высокотехнологичного оборудования, которое использует в своем изготовлении современные материалы и высочайший уровень точности деталей, исключающий малейшую протечку.

Описание и конструкция

Поворотный затвор конструктивно представляет собой вращающийся круглый диск, в зависимости от положения штока (ручки) открывающий или закрывающий поток жидкости в корпусе затвора. Вращение может передаваться как сверху (стандартная схема работы), так и сбоку (иногда бывает удобно, особенно при соответствующем размещении трубы среди других, когда обычное размещение ручки затвора невозможно) – в последнем случае используется простейший редуктор для передачи вращения.

По типу привода различают ручные затворы и поворотные затворы с электроприводом. Последние применяются в труднодоступных для человека местах и позволяют открыть или закрыть затвор нажатием кнопки на пульте управления. В конструкцию данного типа входит привод (обычно электрический, но возможно применение и пневматического привода), который осуществляет управление диском поворотного затвора.

Питание осуществляется по стандартной двухпроводной схеме (24 В постоянно тока или 220 В переменного – в зависимости от конструкции привода). Конечно, данный тип затворов более сложен как в эксплуатации, так и в обслуживании, но удобство использования превышает оба этих недостатка.

Основные преимущества поворотных затворов

Прежде всего, проста конструкции (в случае ручного затвора) и обслуживания. Неисправность устраняется за считанные часы, комплектующие стоят относительно недорого и широко представлены на складе, так что искать уникальную деталь неделями не придется. Второй важный момент – простота монтажа.

Конструктивные элементы поворотного затвора позволяют с легкостью установить его между трубами соответствующего диаметра и с той же легкостью демонтировать. Широкий ассортимент предложений позволяет без проблем найти подходящий затвор, который будет работать при требуемых технических условиях и рабочей среде.

Надежная фиксация штока подпружиненным стопорным кольцом позволяет избежать случайного открытия или закрытия. Применение в конструкции антифрикционных подшипников позволяет существенно увеличить долговечность механизмов и уменьшить крутящий момент. Грамотное расположение маркировки позволяет точно узнать тип затвора для его замены или подбора необходимых комплектующих.

Технические характеристики

К основным техническим характеристикам поворотных затворов помимо внутреннего диаметра относят температуру и тип среды (обычно лежит в пределах от минус 20 до плюс 150 градусов Цельсия, процентное соотношение гликоля не более 50%), давление и пропускную способность, которая зависит от размеров самого затвора. Сюда же можно отнести угол поворота ключа, материалы, из которых изготовлены ключевые элементы конструкции и особенности крепления. Уровень утечки определяется соответствующим стандартом, так что не лишним будет попросить у продавца сертификат соответствия продукции.

Поворотные затворы широко применяются и будут применяться в оборудовании котельных. Ввиду простоты конструкции, дешевизне и широким функциональным возможностям альтернативы им пока не придумано.

Источник

Затворы дисковые поворотные

Затвор поворотный дисковый – это разновидность трубопроводной арматуры, в котором подвижный элемент (запирающий или регулирующий) выполнен в форме плоского или двуяковыпуклого (линзового) диска. Заслонка поворачивается вокруг оси, которая расположена по отношению к направлению рабочего потока перпендикулярно или под углом. Затвор поворотный дисковый в профессиональной среде принято называть также гермоклапаном, заслонкой, герметичным клапаном. Он является более надежной альтернативной регулирующим кранам и вентилям.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

Бесплатная доставка
по Москве и МО от 15 000 руб.*

Доставим
в течение 24 часов
после оплаты

Применение дисковых затворов

Узлы интегрируют в трубопроводные контуры посредством межфланцевого соединения, что позволяет демонтировать трубопровод без его разрушения, извлекать затворы с целью замены, ревизии, обслуживания. Монтаж производится с помощью резьбовых шпилек и гаек, которые заводятся во фланец, примыкающий к трубе, пронизываются через технологические отверстия в корпусе затвора и фиксируются в ответном фланце, примыкающем к другой трубе.

Характеристики, принцип работы межфланцевых затворов

Для изготовления корпуса затвора межфланцевого используются чугунные сплавы с шаровидным графитом, углеродистые, низколегированные, нержавеющие и другие виды сталей, цветные металлы, композитные полимеры. Диски для них изготавливаются из стали или чугуна. Для коммуникаций по перемещению агрессивных сред рекомендуется применять арматуру из нержавеющей стали, которая обладает высокой коррозионной стойкостью.

Затворы дисковые поворотные межфланцевые выпускаются:

Герметичный клапан дискового типа представляет собой цилиндрический корпус укороченной конструкции, который проводит рабочую среду. Диск, который расположен под кожухом, вращаясь вокруг своей оси, прижимается к уплотнительным поверхностям корпуса, перекрывая сечение. Поджим к седлу в конечной точке предполагает отсутствие трения диска в момент герметизации, что положительно сказывается на эксплуатационном ресурсе.

В качестве уплотнителей в затворе применяются кольца из эластичного материала (из резины). В некоторых узлах внутренние поверхности корпуса защищаются эластомерными покрытиями, поверхности диска – полимерными составами. Такие решения улучшают показатели герметичности узла, увеличивают эксплуатационный потенциал арматуры.

Управление затворами дискового типа идентично управлению шаровыми кранами. Для полного открытия запирающего элемента, его требуется повернуть на угол 90 градусов. В зависимости от модификации управление узлом выполняется вручную, в том числе на крупных узлах с помощью маховика и редуктора. Механизированные затворы приводятся в действие посредством поршневых пневмо- и гидроприводов, однооборотных или многооборотных электроприводов.

Преимущества и недостатки поворотных затворов

Дисковый затвор поворотный признан одной из перспективных модификаций запорного устройства. К достоинствам узлов такого типа относят:

Широкий размерный ряд и невысокую цену арматуры также называют в числе преимуществ. Доступная стоимость зачастую определяет выбор потребителя в пользу затворов.

К недостаткам гермоклапанов принято относить то, что даже в положении заслонки «полностью открыто» механическая очистка трубопровода затруднена. Впрочем, любой дополнительный узел ухудшает гидравлические характеристики трубопровода. Критике подвергаются и относительно небольшие крутящие моменты для управления затвора. Если устройство используется в качестве регулирующего, то получить нужные пропускные характеристики с ним достаточно сложно. Для регулирования потока все лучше купить шаровый кран.

Источник

Затворы дисковые поворотные для агрессивных сред

Затворы дисковые поворотные для агрессивных сред Genebre

Дисковые поворотные затворы компании Genebre представляют собой один из видов запорной арматуры, с запорно-регулирующим рабочим органом в форме диска, который поворачивается вокруг оси и устанавливается перпендикулярно или под углом к направлению движения потока рабочей среды. Устройства применяются там, где использование другого вида арматуры конструктивно или технически невозможно. Подходят для применения с агрессивными или неагрессивными средами.

Основные рабочие среды:

Функция дискового затвора — регулирование или полное перекрытие в любом направлении потока жидкости, пара или газообразной среды. Запирающая деталь имеет форму диска, вращение которого происходит вокруг оси, перпендикулярной к оси трубопровода. Управление затворами осуществляется ручным способом посредством рукоятки.

Герметичность устройства обеспечивается применением современных уплотнителей из этиленпропиленового каучука (EPDM) с тефлоновым покрытием. Антикоррозионные материалы, благодаря высокой устойчивости к коррозии, обеспечивают контакты с агрессивными и абразивными средами без потери рабочих характеристик.

В ассортименте компании Genebre имеются дисковые затворы для агрессивных сред. Устройства представлены одной серией.

Затворы поворотные межфланцевые дисковые чугунные, серия 2101.Устройства предназначены для использования в качестве запорной или регулирующей арматуры, для управления потоками сред в технологических процессах.

Данные модели затворов были специально разработаны для работы в тяжелых условиях, подразумевающие высокие температуры, многочисленность количества циклов срабатывания, присутствие агрессивных сред и прочее. Они обладают симметрично расположенным диском и отличаются наличием эластомерных седел, являющихся мягким уплотнением. Управление ручное, типа «рукоятка».

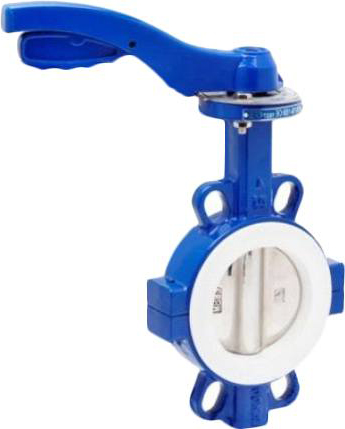

Затвор дисковый поворотный межфланцевый чугунный (производитель Genebre, Испания, серия 2101)

Затворы могут монтироваться в любом положении на трубопроводе независимо от потока среды, т.е задвижка двунаправленная. Гладкие монтажные проушины служат для межфланцевого соединения с помощью шпилек и гаек.

Корпус устройства с гладкими проушинами выполнен из двух частей ковкого чугуна GGG-40 (EN-GJS-400). Запорный элемент задвижки имеет форму диска, который поворачивается вокруг своей оси на 90 градусов. Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента.

Шток из двух частей (верхний и нижний) способствует улучшению пропускную способности.

Диск и шток изготовлены из нержавеющей стали. Материал ручки — алюминий. Материал седла — политетрафторэтилен (PTFE) + этиленпропиленовый каучук (EPDM)

Уплотнение выполнено из этиленпропиленового каучука (EPDM) с тефлоновым покрытием. Уплотнение гарантирует высокую степень двухсторонней герметичности по классу «А» по ГОСТ 54808-2011.

Источник

Установка поворотных затворов для теплоснабжения взамен шаровых кранов

Шаровые краны и поворотные затворы дискового типа относятся к соответствующему типу запорной арматуры. Надо сказать, что за последние двадцать лет именно эти изделия заменили другую арматуру соответствующего типа практически на всех объектах теплоснабжения. Начиналось всё в середине 90-х годов прошлого века, когда вместо старых задвижек и вентилей стали появляться более современные шаровые краны. Данная конструкция оказалась значительно более надёжной и долговечной, что не могло не сказаться и на соответствующих характеристиках теплопроводных систем. Кроме того, шаровые краны позволяют существенно повысить и герметичность системы. Тем не менее, скоро выяснилось, что данное оборудование имеет свои слабые стороны, главная из которых — уязвимость к гидроударам, если резко открывать кран. Также отметим и такое неприятное явление, как заедание шаровых кранов, когда они долго находились в открытом или закрытом состоянии. Однако такое наблюдалось в среде с некоторой долей механических примесей.

Достоинства поворотных затворов

Следующее поколение запорно-регулирующей арматуры — дисковые поворотные затворы, имеющие столь же высокие показатели по надёжности работы и герметичности, но лишённые вышеуказанных недостатков. Появившиеся сравнительно недавно (около 10 лет назад) дисковые поворотные затворы за последнее время значительно потеснили шаровые краны в различных областях, в том числе и в теплоснабжении самых разных объектов. Поворотные затворы выдерживают гидроудары и не заедают при открывании/закрывании, если до этого они долгое время не использовались, о чём мы будем говорить более подробно чуть ниже. Кроме того, данный вид трубопроводной арматуры обладает и лучшими массо-габаритными характеристиками, чем шаровые краны. Дисковые поворотные затворы легче и меньше, чем шаровые краны, и, при этом, их стоимость значительно ниже.

Поворотные затворы для максимального энергосбережения

Отдельно стоит сказать и о таком преимуществе поворотных затворов, как значительно меньший расход энергии для управления ими по сравнению с шаровыми кранами. Дело в том, что для обеспечения работы шарового крана необходимо добиться гораздо большего крутящего момента (приблизительно в 5 раз), чем для обеспечения работы поворотного затвора, а это требует применения значительно более мощных пневмо-, электро- или механических приводов. И это легко объяснимо особенностями конструкции того и другого вида трубопроводной арматуры. Диск в поворотном затворе лишь примыкает к поверхности уплотнения, а вот шар в шаровом кране зажат между двух кольцевых уплотнений (это сделано из соображений герметичности конструкции), поэтому приходится преодолевать ещё и значительное сопротивление, вызванное силой трения.

О работе шаровых кранов и дисковых поворотных затворов под давлением

Единственным реальным преимуществом шаровых кранов перед дисковыми поворотными затворами является то, что они способны работать при давлении, в разы превышающем показатели, при которых способны работать поворотные затворы дискового типа (более 20 МПа против 1,6 МПа у поворотных затворов). Однако на практике данное преимущество остаётся лишь потенциальным, поскольку вряд ли можно найти систему теплоснабжения, в которой давление превышало бы показатели в 1,6 МПа. Именно поэтому использование поворотных затворов вместо шаровых кранов в системах теплоснабжения оправдано практически во всех случаях. Теперь о преимуществах поворотных затворов с точки зрения сохранения их работоспособности после длительного простоя.

Ещё одно преимущество поворотных затворов

Чтобы по достоинству оценить данное преимущество, необходимо сказать несколько слов об особенностях конструкции шаровых кранов и дисковых поворотных затворов. В шаровых кранах имеется гораздо большая площадь уплотнения, то есть наличие зазоров между основным элементом (шаром) и собственно уплотнением. Это приводит к тому, что приходится прилагать колоссальные усилия для того, чтобы заставить работать долго не эксплуатировавшийся шаровой кран, а в некоторых случаях это и вовсе невозможно сделать без того, чтобы демонтировать данную арматуру. Диск же поворотного затвора практически не подвержен отрицательным воздействиям среды и механические отложения могут накапливаться лишь в месте примыкания диска к уплотнению, а это значительно меньшая площадь, чем у шаровых кранов. Из сказанного понятно, что поворотный затвор гораздо легче открыть даже после длительного простоя.
