Шаровые краны на 70мпа

Краны запорные шаровые КШ 25х70 и КШ 50х70 (АФНИ, ОФСП)

Шаровые краны КШ с сектором АФНИ предназначены для блокировки потока неагрессивных жидких сред в трубопроводах при разработке и ремонте нефтяных скважин, интенсификации добычи и цементирования. Шаровой кран КШ служит запорным элементом для полного закрытия или полного открытия потока рабочей среды.

Технические характеристики КШ (АФНИ ОФСП)

Обозначение	Кран шаровой КШ 25х70 АФНИ.306121.011	Кран шаровой КШ 50х70 с сектором АФНИ.306121.005
Рабочее давление, МПа	70
Проходное сечение, мм	25	50
Присоединение к трубопроводу муфтовое	Резьба НКТ-60 ГОСТ 633-80
Габаритные размеры, мм, не более:
— длина	186	222
— ширина	109	173
— высота	175	200
Масса, кг, не более	9,0	14,3
Средняя наработка до отказа, цикл	400

При построении систем, перекачивающих жидкости (особенно, под большим давлением), очень важно не только подобрать подходящие по мощности насосные агрегаты, но и обеспечить их надежными и крепкими трубопроводами, запорной арматурой. Мелочей в этом деле не бывает, поэтому экономия, например, на кранах легко может обернуться дорогостоящим ремонтом. А в конце концов, все равно придется устанавливать качественный шаровый кран (КШ-50, или аналог).

О запорной арматуре

Задачей запорной арматуры в нефтегазовой отрасли является перекрытие и контроль объема жидкостей и сред, поступающих в скважину и из нее.

Соответственно, главными критериями подбора подходящих кранов, клапанов или заслонок являются:

Запорная арматура стоит обычно недорого, относительно стоимости насосного или бурового оборудования, но нагрузки, которые она испытывает, могут оказаться очень значимыми. При этом надо понимать, что отказ обычного шарового крана (АФНИ. 306121.005) — это моментальная остановка работ. А это может стать причиной серьезных экономических последствий, выходом из строя более дорогих элементов, необратимого вреда скважине.

Причины замены

И краны, и любая другая запорная арматура меняются довольно редко, поскольку непосредственного трения между деталями с той же интенсивностью, что, например, в гидравлическом блоке насоса, здесь не происходит. Так что основные причины замены этих элементов:

Как правильно выбрать кран

Если вам нужно поменять деталь, пришедшую в негодность, или с заканчивающимися сроками эксплуатации, то проще всего это сделать, зная ее каталожный номер и название. Например: «кран афни 306121.011 шаровой запорный».

Если же вы только планируете систему трубопровода, то можете связаться с нами, и мы подберем все необходимое именно для вашего проекта.

Источник

Кран АФНИ.306121.005 / АФНИ.306121.011 КШ 25х70 КШ 50х70 / краны АСК СИН КВД

Краны запорные шаровые КШ 25Х70 КШ 50Х70
Кран КШ 50х70 ДУ-50 Ру-70 МПа Кислотостойкий

Смотрите также: АГРЕГАТ ЦА-320 | КРАН МУФТОВЫЙ КМ | ПРАЙС ЛИСТ НА ЗИП ЦА-320

Компания «ОЙЛЗИП» изготавливает и реализует запорные шаровые краны КШ 25х70 ДУ-25 Ру-70 МПа (кран АФНИ.306121.011), КШ 50х70 с сектором ДУ-50 Ру-70 МПа (кран АФНИ.306121.005) и весь спектр комплектующих (ЗИП) к ним.

Типоразмеры шаровых кранов КШ:

Запорные шаровые краны КШ 25х70 АФНИ.306121.011 и КШ 50х70 с сектором АФНИ.306121.005 являются аналогами крана шарового АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Синергия и шаровых запорных кранов типа АСК25.70.000-01 и АСК50.70.000-01

Назначение шаровых кранов КШ:

Запорные шаровые краны КШ 25х70 и КШ 50х70 с сектором (АФНИ.306121.011, АФНИ.306121.005, ОФСП.306121.011, ОФСП.306121.005, АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Синергия) предназначены для перекрытия потоков неагрессивных жидких сред в трубопроводах при освоении и ремонте нефтяных скважин, интенсификации добычи и цементировании.

Шаровые запорные краны типа КШ служат в качестве запорного органа для полного закрытия или полного открытия потока рабочей среды.

Преимущества шаровых запорных кранов КШ:

Обозначение шаровых запорных кранов КШ:

Каждый шаровой кран испытан на прочность давлением 87,5МПа и на герметичность давлением 70МПа в течении 3 минут.

Кран АФНИ.306121.011 КШ 25Х70 (аналог крана АСК 25.70.000-01):

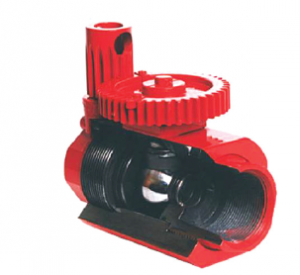

Кран шаровой АФНИ.306121.011 КШ 25х70 состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе установлены седла (поз. 3) и клапан (поз. 4).

Плотность прилегания в шаровом кране достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).

Положение риски на ограничителе шарового крана вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.

Кран АФНИ.306121.005 КШ 50Х70 с сектором (аналог крана АСК 50.70.000-01):

Кран шаровой АФНИ.306121.005 КШ 50х70 состоит из корпуса (поз. 1), в который ввернуты муфты (поз.2) для присоединения к трубопроводу. В корпусе установлены седла (поз. 3) и клапан (поз. 4).

Плотность прилегания в шаровом кране достигнута притиранием. Положение клапана «открыто-закрыто» изменяется вращением клапана при помощи штока (поз. 5) и переходника через зубчатый сектор (поз. 6) и шестерню (поз. 7).

Положение риски на ограничителе шарового крана вдоль оси трубопровода соответствует открытому крану, перпендикулярно-закрытому. Для обеспечения герметичности крана установлены резиновые уплотнительные кольца.

Кран АФНИ.306121.005 КШ 50Х70 с сектором с БРС-2:

Смотрите также:

Технические характеристики:

Обозначение	Кран шаровой КШ 25х70 АФНИ.306121.011	Кран шаровой КШ 50х70 с сектором АФНИ.306121.005
Рабочее давление, МПа	70
Проходное сечение, мм	25	50
Присоединение к трубопроводу муфтовое	Резьба НКТ-60 ГОСТ 633-80
Габаритные размеры, мм, не более:
— длина	186	222
— ширина	109	173
— высота	175	200
Масса, кг, не более	9,0	14,3
Средняя наработка до отказа, цикл	400

Видео сборки, испытания и покраски шаровых кранов КШ:

Классификация шаровых кранов по типу соединения:

Резьбовой (или муфтовый) тип. Шаровой кран с таким соединением оснащён специальной резьбой, посредством которой легко его можно смонтировать с трубопроводом. Это достаточно удобное и технологически оправданное соединение для труб, диаметр которых не превышает 5 см. Краны шаровые с соединением муфтового типа чаще используются для проведения внутренней разводки коммуникационных систем.

Фланцевый тип. Конструкция шарового крана с этим соединением отличается наличием на торце плоскости с отверстиями, предназначенными для насадки на соединяющие болты. Аналогичное соединение присутствует и на конце трубопровода, предназначенного для подсоединения крана. Шаровые краны с фланцевым соединением предназначены для трубопровода диаметром свыше 5 см.

Сварной тип. В данной конструкции штуцер приварен к крану. Это самое надёжное соединение, которое рекомендовано к использованию в трубопроводах, отличающихся особыми эксплуатационными условиями.

Соединение смешанного типа. На разных концах трубопровода иногда могут устанавливаться шаровые краны с соединением разного типа.

Примеры обозначения при заказе:

Краны шаровые запорные АФНИ.306121.011, АСК50.70.000-01, Шаровые запорные краны КШ, Запорные шаровые краны АСК, АСК50.70.000-01, афни.306121.005 ду50 ру70 муфтовый, ОФСП.306121.005, ОФСП.306121.011, Запорный шаровый КВД, Шаровой ОФСП, афни.306121.005 шаровой запорный, Краны ОФСП, Муфтовые краны КШ, Шаровый кш-50, Краны высокого давления, Кран шаровый ду50 цена, Кислотостойкий кран, Муфтовый КВД, Краные шаровые АСК, Шаровые краны Синергия, Шаровые краны АСК50.70.000, ду50 ру70 муфтовый, аск50.70.000-01, афни306121.005 с сектором, АСК25.70.000-01, АСК50.70.000-01, СИН108.000, СИН108.000, СИН112.000, СИН114.000, СИН114.000С, СИН120.000, СИН120.000С, Пробковый ЗКМ 50х70, КВД пробковый, КВД шаровый, КВД секторный, КВД муфтовый, КВД 50х70, Запорные шаровые краны АФНИ, Краны АСК, Изготовитель, ду50 ру70 мпа афни 306121.005, Краны СИН108.000, СИН114.000, АФНИ.306121.005, ОФСП.306121.011, ОФСП.306121.005, БМ70-06.01.000-01, УНБ.04.30.000, УНБ.04.19.000, Краны запорные муфтовые АСК КП-50.70.000, АСК25.70.000-01, АСК50.70.000-02, АСК 25.70.000-02, АСК50.70.000-01, АСК50.70.000-03А, АСК50.70.000-04А, АСК 50.70.000-05А, АСК25.70.000, АСК50.70.000, СИН 100.02, СИН 105.000, Муфтовые краны СИН108.000, АСК50.70.000, КП-3 аналог 3КМ, 2КМ, 3КМ, 4КМ, ДУ50 Ру70, ДУ25 Ру70, Цена, ОФСП, Запорный муфтовый кран Синергия, КШЗ, КПР-03, КПР-04, КШ 50х70 с сектором, КШ 25х70 с сектором, 2КМ-000СТ, Запорные краны КШ 50х70, КШ 25Х70, АСК50.70.000, АСК50.70.000, ОФСП.306121.011, ОФСП.306121.005, Производитель, ОФСП.306121.011, БМ70-06.01.000-01, ду-50 ру-70, УНБ.04.30.000, УНБ.04.19.000, КП-50.70.000, АСК50.70.000, Запорные шаровые краны АСК 25.70.000-01, АСК 50.70.000-02, АСК 25.70.000-02, АСК 50.70.000-01, АСК50.70.000-03А, АСК50.70.000-04А, АСК50.70.000-05А,АСК 25.70.000, запорный муфтовый кран, Кран гребенчатый, ЦА-320, ЦА320, Муфтовый 50х70, муфтовый КШ ислотостойкий, Синергия, АСК50.70.000-01, ЦА-320, КШ кислотостойкий, КШ для агрегата ЦА-320, АФНИ.306121.005, АСК50.70.000-01, КВД СИН114, 3КМ.00.000, запорные краны СИН108.000, СИН114.000, Запорные шаровые краны АСК25.70.000, Краны запорные АСК50.70.000-01, Шаровые запорные краны АСК 50.70.000-01, запорный муфтовый кран АСК50.70.000-01.

Цены на запорные шаровые краны КШ:
